01 / ПРИНЦИП СВЯЗИ
Информация проходит путь
от звука до радиоволны и обратно
Радиоканал переносит голос и данные без проводного соединения.
Передача
Микрофон →
передатчик
Радиоканал
Антенна → волна
→ антенна
Прямая связь
Станции обмениваются
сигналами напрямую.
Через ретранслятор
Промежуточная станция принимает
и повторно передаёт сигнал.
Источник: ARRL · arrl.org/modes-systems
02 / ЧАСТОТНЫЕ ДИАПАЗОНЫ
Частота влияет на то,
как распространяется сигнал
HF / КВ3–30МГц · короткие волны
VHF / УКВ30–300МГц · метровые волны
UHF / УКВ300–3000МГц · дециметровые волны
КВ: через ионосферу
Ионосфера — ионизированный слой.
Он может вернуть КВ к Земле:
так возможна связь за горизонтом.
УКВ: прямая видимость
Связь преимущественно прямая.
Высота антенн и препятствия
влияют на зону покрытия.
Дальность зависит также от антенн, мощности,
рельефа и условий распространения.
Источники: ITU, Radio Regulations, ст. 2 · life.itu.int/radioclub/rr/art2.pdf; ARRL · arrl.org/propagation-of-rf-signals
03 / ТИПЫ РАДИОСТАНЦИЙ
Радиостанцию размещают
там, где нужна связь

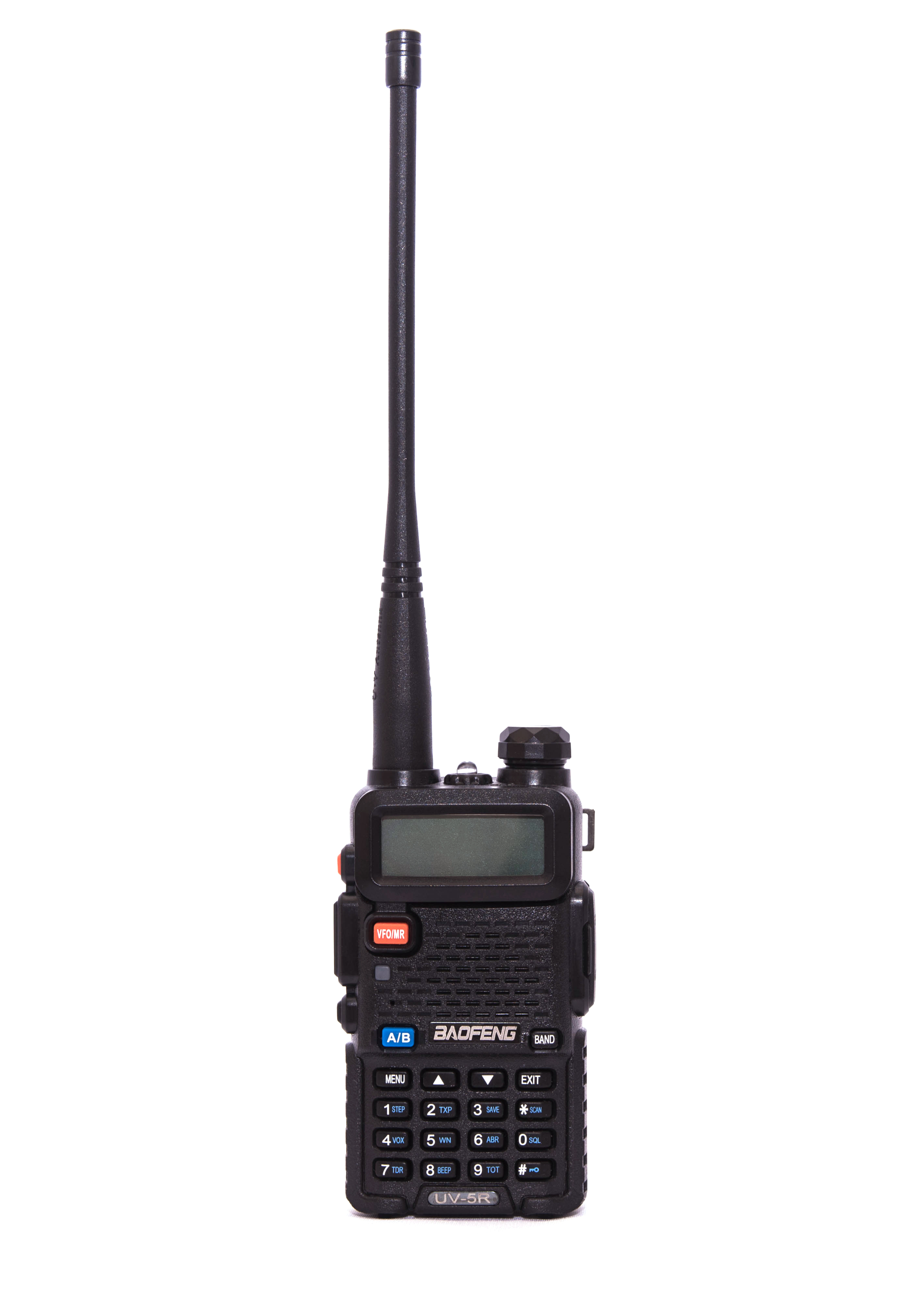

АнтеннаЭкранPTTПереносная
Носят с собой.
Питание от аккумулятора.
Походы, работа на объекте.
Автомобильная
Установлена в машине.
Питание от бортовой сети.
Антенна на кузове.
Стационарная
Работает на постоянном месте.
Внешние питание и антенна.
База или пункт управления.
PTT: нажали — говорим, отпустили — слушаем.
Микрофон принимает голос, динамик воспроизводит звук.
Фото: Варвара Каминская · CC BY-SA 4.0 · commons.wikimedia.org · иллюстрации: условные, без привязки к модели
04 / ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Мощность — лишь один
из параметров качества связи
МГцДиапазон частот
Частоты, на которых станция
может принимать и передавать.
ВтМощность передатчика
Больше мощность — сильнее
сигнал и выше расход батареи.
мкВ / дБмЧувствительность
Насколько слабый сигнал
приёмник способен различить.
дБИзбирательность
Помогает слышать свой канал,
а не соседнюю радиостанцию.
кГцШирина канала
Место сигнала в спектре;
измеряется в килогерцах.
чАвтономность
Сколько станция работает
без подзарядки батареи.
Чувствительность сравнивают при одинаковых условиях
измерения: полоса, модуляция и критерий качества.
05 / СОСТАВ РАДИОСТАНЦИИ
Приём и передача используют
общую антенну и управление
МикрофонПередатчикПереключатель
приём / передача↔Антенна Динамик←Приёмник←От переключателя
Синтезатор частоты
Задаёт рабочую частоту
Контроллер
Настройки и режимы
Питание
Энергия для всех узлов
В режиме передачи голос идёт к антенне, в режиме приёма — к динамику.
Контроллер переключает режимы, синтезатор задаёт частоту.
Учебная основа: ARRL · arrl.org/transceivers
06 / ОБРАБОТКА СИГНАЛА
Передатчик создаёт сигнал,
приёмник восстанавливает сообщение
Передающий тракт
Голос: медленные колебания AM: голос изменяет амплитуду Модуляция «записывает» голос в радиосигнал; усилитель повышает мощность.
Приёмный тракт
Фильтр выделяет канал, демодулятор извлекает голос,
а динамик превращает электрический сигнал в звук.
В цифровой связи голос превращается в данные.
Приёмник декодирует их и восстанавливает звук.
Источник: ARRL · The Basics of Transmitters · arrl.org/files/file/Technology/tis/info/pdf/8411040.pdf

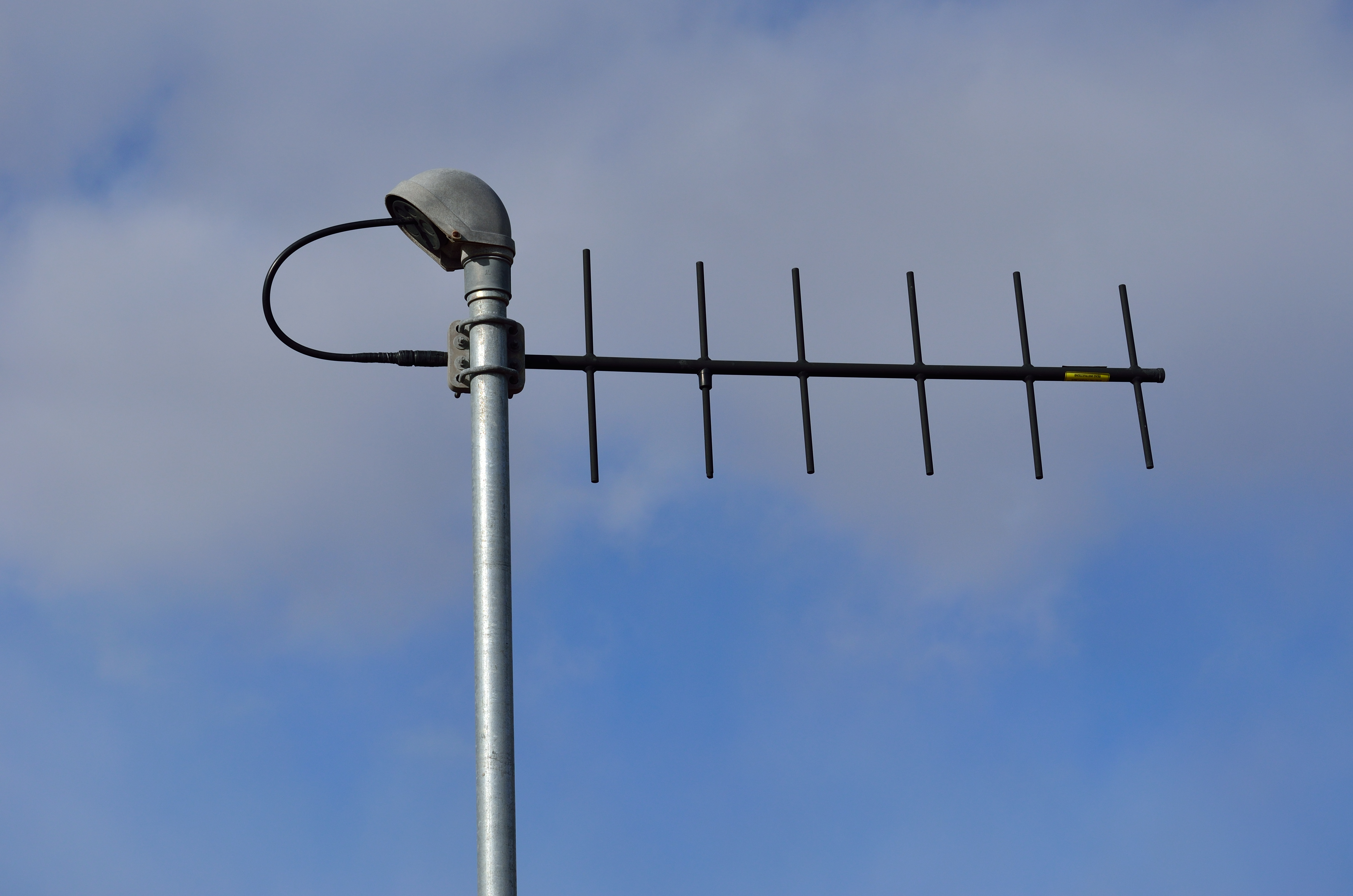

07 / АНТЕННА И ПИТАНИЕ
Антенна и питание определяют
устойчивость работы станции
Радиоканал
Высота антенны и свободная трасса улучшают связь. Согласование и малые потери кабеля сохраняют энергию сигнала.
λ = c / fλ — длина волны, f — частота.
Пример: 150 МГц → около 2 м.
Питание
Говорим — батарея расходуется быстрее.
Долго передаём — меньше автономность.
Учебная основа: ARRL · arrl.org/feed-lines · фото: commons.wikimedia.org/wiki/File:YagiAntenna.jpg
08 / ОСНОВНЫЕ РЕЖИМЫ
Способ обмена и модуляция —
разные свойства радиосвязи
Симплекс
Передача в одном направлении.
Полудуплекс
Нажать PTT — говорить.
Отпустить — слушать.
Дуплекс
Приём и передача одновременно.
В практике радиостанций «симплексом» также называют
поочерёдный обмен на одной частоте без ретранслятора.
AM
Меняется высота
колебаний.
FM
Меняется частота
колебаний.
SSB
Одна боковая
полоса спектра.
Цифровая
Голос кодируется
в данные.
Источники: ARRL · arrl.org/voice-modes · arrl.org/modes-systems
09 / ПРАКТИКА И ИСТОЧНИКИ
Для связи нужны совместимые
станции и понятный порядок разговора
01Условия
Оценить расстояние
и препятствия.
02Оборудование
Зарядить батарею.
Подключить антенну.
03Совместимость
Согласовать канал,
модуляцию и протокол.
1 · Вызов«База, это пост один.
Как слышите? Приём».
2 · Ответ«Пост один, это база.
Слышу хорошо. Приём».
3 · СообщениеКратко передать главное.
Отпустить PTT и слушать.
Для проверки и дальнейшего изучения
ITU · Radio Regulations, статья 2
life.itu.int/radioclub/rr/art2.pdf
ARRL · Модуляция и системы связи
arrl.org/voice-modes · arrl.org/modes-systems
ARRL · Приёмопередатчики и распространение
arrl.org/transceivers · arrl.org/propagation-of-rf-signals
